[ LabVIEW實作 - 機器視覺基礎篇 ] 二值化與遮罩

<source : greatway9999>

一、成果展示

<source : greatway9999>

如圖，將二值化後的圖形，蓋到原圖上，就可以實現去背的效果。撰寫架構請參考第二部份。

本文僅記錄 LabVIEW機器視覺程式學習內容，因學習步調緊湊，未能詳細撰寫，請讀者包涵。待日後有時間再豐富其內容。

二、程式撰寫

Step1.  進行讀圖動作

Step2. 複製圖像

Step3. 利用 IMAQ ExtractSingleColorPlane 程式方塊進行資訊解析

前3步驟，請參考[ LabVIEW實作 - 機器視覺基礎篇 ] RGB plane 撰寫。

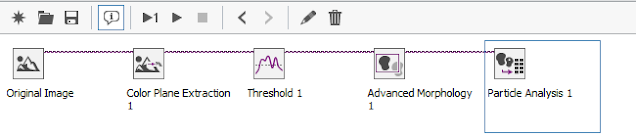

Step4. 透過 NI Vision Assistant建立二值化處理流程

各流程詳細參數設置，條列如下 :

1. Original Image

開啟圖檔即會出現，請見下圖。

2. Color Plane Extraction

位於 Processing Function 中 的 Color 類別。( Processing Function表單中，左邊屬來第 2 個 >> 由上而下的第 2 個)

相關參數設定請見下圖。

3. Threshold

位於 Processing Function 中 的 Grayscale 類別。( Processing Function表單中，左邊屬來第 3 個 >> 由上而下的第 6 個)

相關參數設定請見下圖。

4. Advanced Morphology

位於 Processing Function 中 的 Binary 類別。( Processing Function表單中，左邊屬來第 4 個 >> 由上而下的第 2 個)

相關參數設定請見下圖。

5. Particle Analysis

位於 Processing Function 中 的 Binary 類別。( Processing Function表單中，左邊屬來第 4 個 >> 由上而下的第 6 個)

相關參數設定請見下圖。

完成上述步驟後，先將該流程存成 Script，再到主選單中的 "Tools"  >>  Create LabVIEW VI。

或是從目前正開發的VI畫面中，拉出一個 Vision Assistant 程式方塊 (Vision and Motion >> Vision Express >>  Vision Assistant)，再將剛存的 Script 檔載入即可。

做到這個部份即完成二值化了。

Step5. 將二值化後的圖片作為原圖遮罩，進行去背

請參考下圖，利用 IMAQ Mask的程式方塊，並完成相關接線。

最後完成其他部份的接線，此程式就完成囉！

#LabVIEW #二值化 #遮罩
