[ LabVIEW for Arduino ] 6 個步驟，輕鬆完成LabVIEW for Arduino的環境建置



<source : unsplash>

一、前言

LabVIEW的資料擷取器，素以穩定高品質聞名。但如果你只是想從學習開始入門，Arduino是進入門檻相對較友善的管道。那麼，如何讓LabVIEW和Arduino溝通呢？我們需要一些外掛程式。只需要幾個簡單的步驟，你就可以完成LabVIEW和Arduino溝通。

二、安裝步驟 (以LabVIEW 2018為例)

安裝前準備：

請確保你已經完成LabVIEW安裝。

Step1. 安裝 LabVIEW 套件管理工具VIPM

前往 VIPM 官網，依據你的需求下載相對應版本。本例為 VIPM Free，下載後無腦地按下一步，再重新開機就可以了。

<source : VIPM>

Step2. 安裝 VISA

前往 NI VISA 網頁，依據你的需求下載相對應版本。本例版本為 20.0，下載後無腦地按下一步，就可以順利完成安裝。

<source : NI VISA>

Step3. 利用 VIPM 安裝 3 個主要的外掛程式

• MakerHub Toolbox
• LabVIEW Interface for Arduino
• Digilent LINX

安裝 MakerHub Toolbox

>> 啟動 VIPM ，並選擇你的LabVIEW版本 (此例為2018版)

>> 在搜尋欄輸入 "MakerHub Toolbox"，接著視窗會出現相關套件

>> 選擇  "MakerHub Toolbox" 按滑鼠右鍵，會出現 install ，點選安裝。

安裝 LabVIEW Interface for Arduino

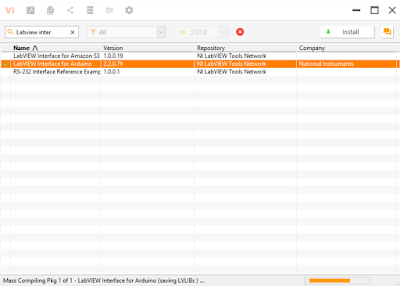

>> 在搜尋欄輸入 "LabVIEW Interface for Arduino"，接著視窗會出現相關套件

>> 選擇  "LabVIEW Interface for Arduino" 按滑鼠右鍵，會出現 install ，點選安裝。

安裝 Digilent LINX

>> 在搜尋欄輸入 "Digilent LINX"，接著視窗會出現相關套件

>> 選擇  "Digilent LINX" 按滑鼠右鍵，會出現 install ，點選安裝。

Step4. 檢視 LabVIEW 中是否已裝好上述工具

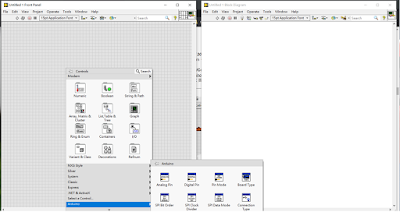

在 Front Panel 的 Control 面板，你會看到 Arduino 的類別，如下圖。

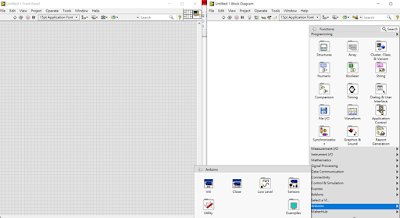

在  Block Diagram 的 Function 面板，你會看到 Arduino 和 MakerHub 的類別，如下圖。

Step5. 使用 LINX Pre-Built Firmware 進行燒錄

此處以 Arduino UNO 為例，步驟與選擇內容，請參考圖片。開始前，請先插上 Arduino 板子。

選擇 Arduino >> Arduino UNO >> Serial / USB

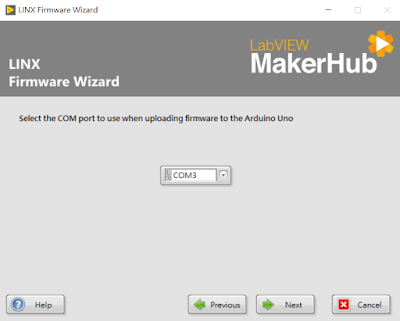

選擇 Arduino 所在的port。

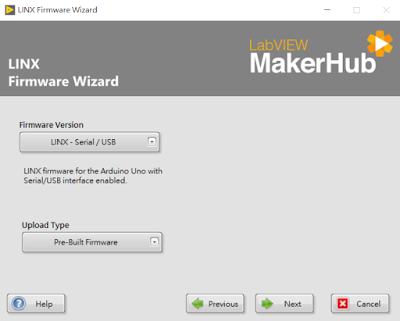

Firmware Version 和 Upload Type 如下圖所示，選擇後，請按 "Next"。

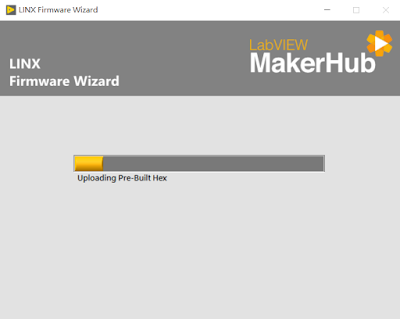

完成後，請按 "Finish" 。

Step6. Build with Arduino IDE

在 Front Panel 選擇 MakerHub >> LINX >> Generate Firmware Libraries

選擇你的Arduino Libraries 所在路徑，按 "Generate" ，出現 "Done"，代表完成囉。

至此，恭喜你已順利完成安裝。

接著就可以用 LabVIEW 中的 LINX examples來玩玩看囉！

---

參考資料：

• 使用 LabVIEW 連接常用的嵌入式平台｛Arduino篇｝00 - LabVIEW(2019) + LINX 安裝與 Arduino 程式編譯上傳
