一、需求說明

販賣機上要有10種口罩商品的名稱與價格。
可投入的零錢為50元、10元、5元、1元，並能在操作畫面上顯示投入金額。
有退幣的功能選項。
購買完後，視窗可顯示出貨商品與發票內容。
有停止程式的按鈕。

二、設計規劃

確認所需商品名稱與價格。
金額輸入之功能，未達到商品之金額，無法購買。
選擇商品之功能。
找零錢之功能。
退費之功能。
顯示購買商品與發票內容之功能。

三、程式撰寫步驟

步驟0.將所有的功能按鈕與資訊擺放在人機介面上

價格資訊使用的是 "Numeric Control"，其餘的資訊顯示框為 "Numeric Indicator"。

為了讓所有的價格不會因為程式關閉而消失，請到人機介面上的選單 Edit >> Make Current Values Default。

另外，為了不讓價格被開發者以外的人修改，請依序到這10種商品的價格(Numeric Control)，點選右鍵，選擇 "Properties"。進入設定視窗後，選擇"Disabled"。

步驟1.創建商品按鈕的 Reference (參考)

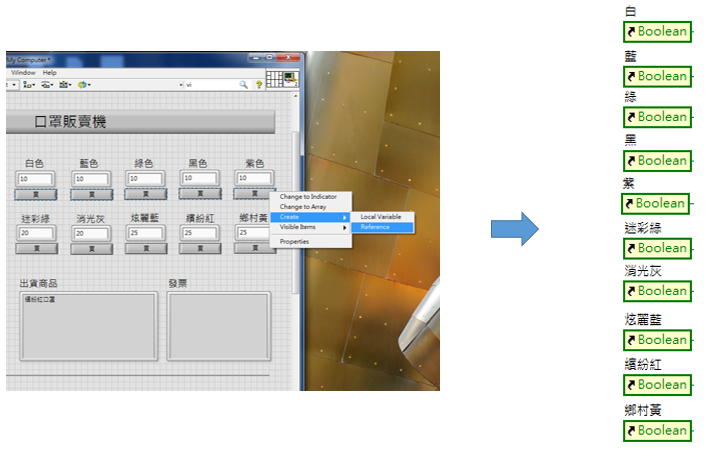

方法很簡單，用滑鼠選取人機介面上所有商品購買按鈕，按滑鼠右鍵選擇 >> Create >> Reference。接著把創建出的10個按鈕 Reference 擺放到程式撰寫的畫面，如下圖。

接著使用 Build Array 程式方塊，將10個商品購買按鈕和10個商品價格分別串接，如下圖。

接著使用狀態機的方式，撰寫後續程式的各個功能。

狀態機的架構為 Enum + While Loop Structure + Case Structure。Enum其實就是販賣機的各個狀態，分別有

Init (初始化)
Disable Buy(鎖住購買)

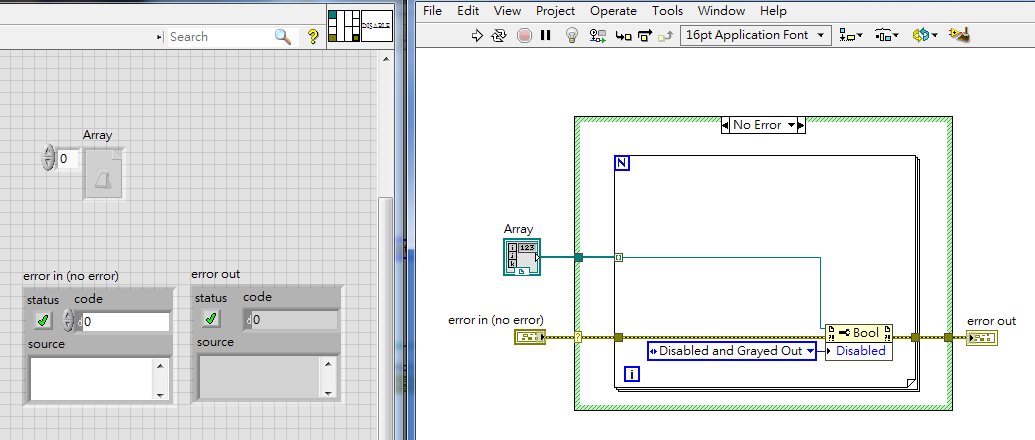

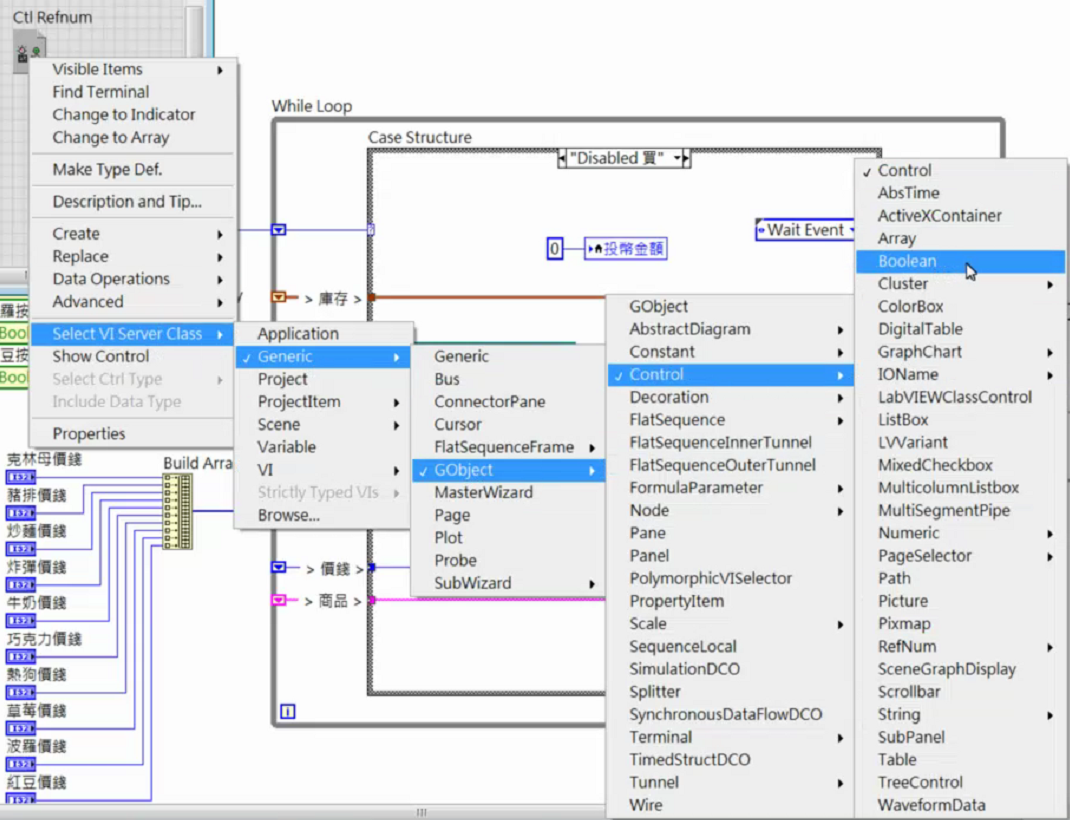

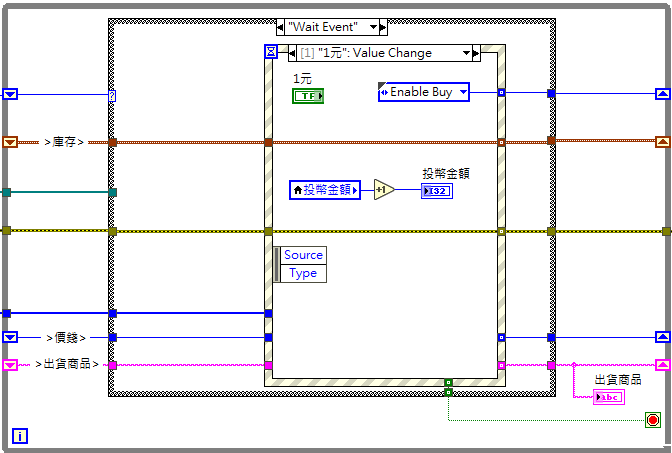

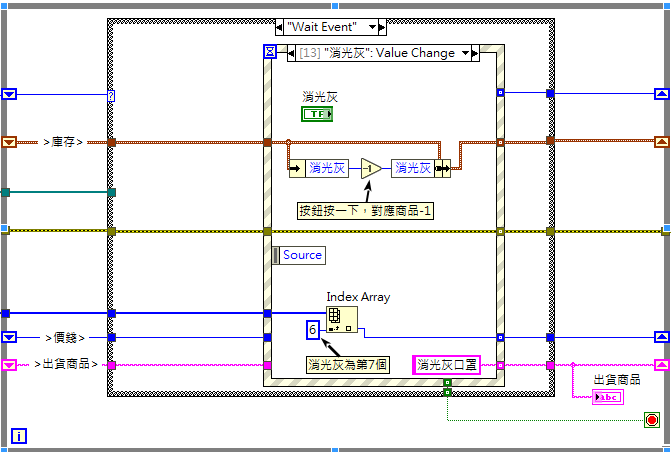

Wait Event(等待投幣與購買按鈕的事件)

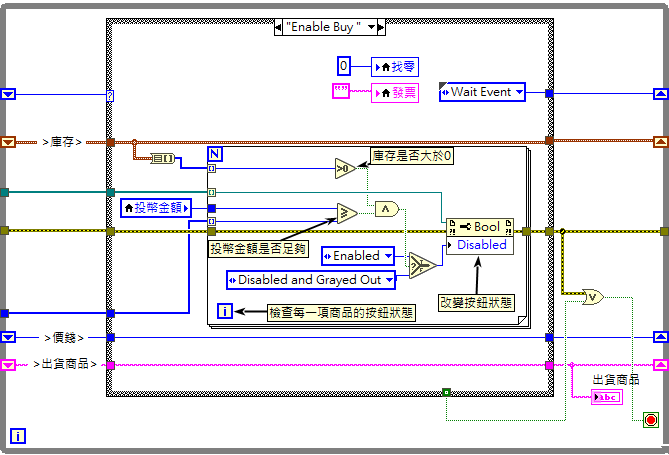

Enable Buy(解鎖購買)
找零錢
開發票

請於程式編輯畫面中的拉出Enum Constant ( Numeric >> Enum Constant )，再按右鍵選擇 "Edit Items"，將以上的狀態輸入。

接著再對 Enum Constant 按右鍵，選擇 Make Type Def >> Open Type Def >> 修改標籤名稱為 "State" >> 存檔 (存在 Control or Type Def 資料夾中)，檔名為 "State.ctl"

再把While Loop Structure 和 Case Structure的架構拉出來。即可開始撰寫下一步驟初始化的程式。

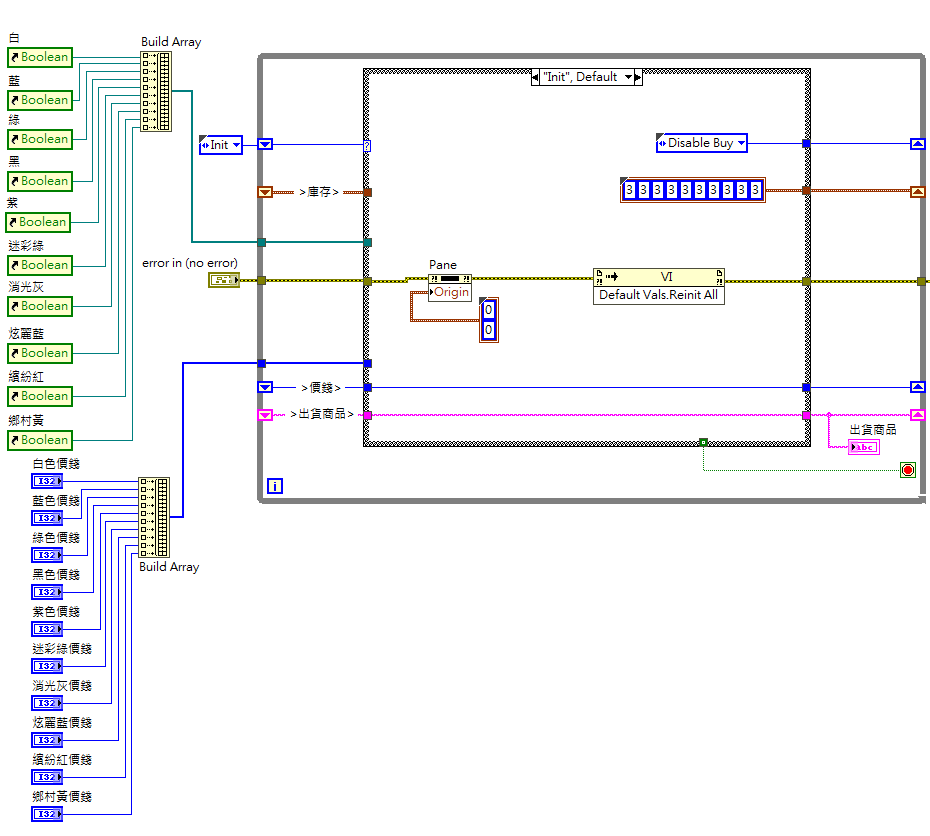

步驟2.init(初始化)條件設定

撰寫方式如上。此部分的重點在於初始化人機介面與VI。

關於初始化人機介面，我們希望程式運行的時候，定位點固定在 (0,0) 的位置。方法如下：

Front Panel >> Scroll Bar按右鍵 >> Create Property Node >> Origin >> 設定 (0,0)

關於初始化VI。方法如下：

在程式編輯畫面中，選擇 Application Control >> Invoke Node >> 切換小手，按右鍵 >> Select Class >> VI Server >> VI >> VI

初始化的下個狀態為 "Disable Buy(鎖住購買)"，因此把剛才存檔的"State.ctl" Enum Constant拉出來，選擇 "Disable Buy(鎖住購買)"。

接著設定庫存的 "Stock.ctl"，方法為先拉一個空的Cluster，再將10個 Numeric Constant放進Cluster中。按右鍵，選擇 Make Type Def >> Open Type Def >> 依序修改Numeric Constant標籤名稱，必須對應商品順序 >> 存檔 (存在 Control or Type Def 資料夾中)，檔名為 "Stock.ctl"。如下圖。
