[ LabVIEW實作 - 機器視覺基礎篇 ] 實現 ROI

<source : greatway9999>

一、成果展示

如圖，透過Vision Assistant，蓋到原圖上，就可以實現去背的效果。撰寫架構請參考第二部份。

本文僅記錄 LabVIEW機器視覺程式學習內容，因學習步調緊湊，未能詳細撰寫，請讀者包涵。待日後有時間再豐富其內容。

二、程式撰寫

Step1.  進行讀圖動作

Step2. 複製圖像

Step3. 利用 IMAQ ExtractSingleColorPlane 程式方塊進行資訊解析

前3步驟，請參考[ LabVIEW實作 - 機器視覺基礎篇 ] RGB plane 撰寫。

Step4. 透過 NI Vision Assistant建立二值化處理流程

Step5. 將二值化後的圖片作為原圖遮罩，進行去背

步驟4~5，請參考[ LabVIEW實作 - 機器視覺基礎篇 ] 二值化與遮罩。

Step6. 將稍早的 Script 檔，在Particle Analysis 新增ROI資訊

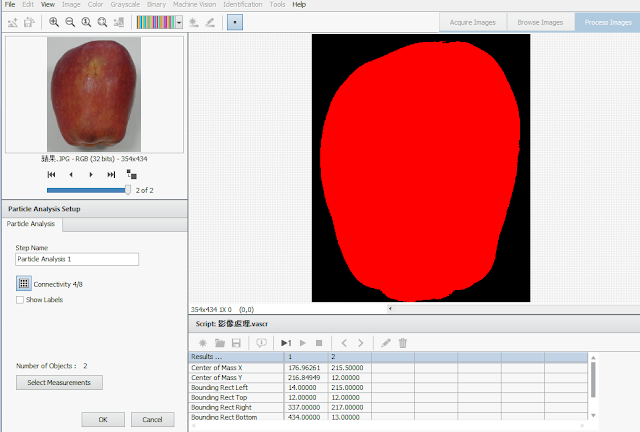

新增 Bounding Rect Left ~ Bounding Rect Bottom 的設定。如下圖。

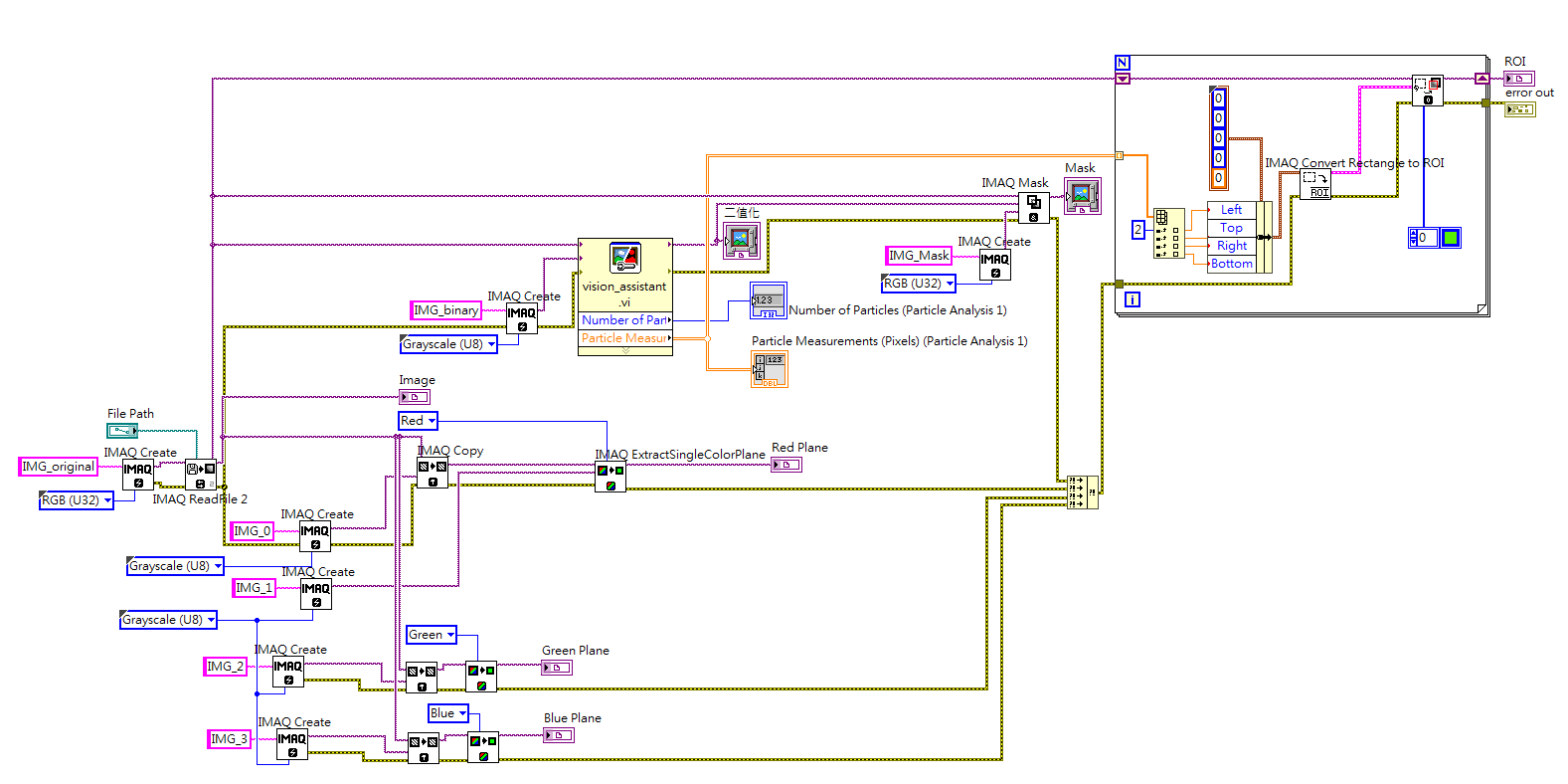

再透過 IMAQ Convert Rectangle to ROI 和 IMAQ Overlay ROI 這兩個程式方塊，完成相關接線即可。
