[ LabVIEW實作 - NI myRIO基礎篇 ] RGB三色LED燈 硬體交換控制

<source : unsplash>

一、成果展示

Output 1 輸出 紅燈

Output 2 輸出 綠燈

Output 3 輸出 藍燈

二、操作步驟

(一)、接線部分

RGB LED燈的腳位內容，請見上圖最右方的RDB LED圖，

由右到左，依序為 :

• Red (紅)
• 共陰極 (最長腳)
• Green (綠)
• Blue (藍)

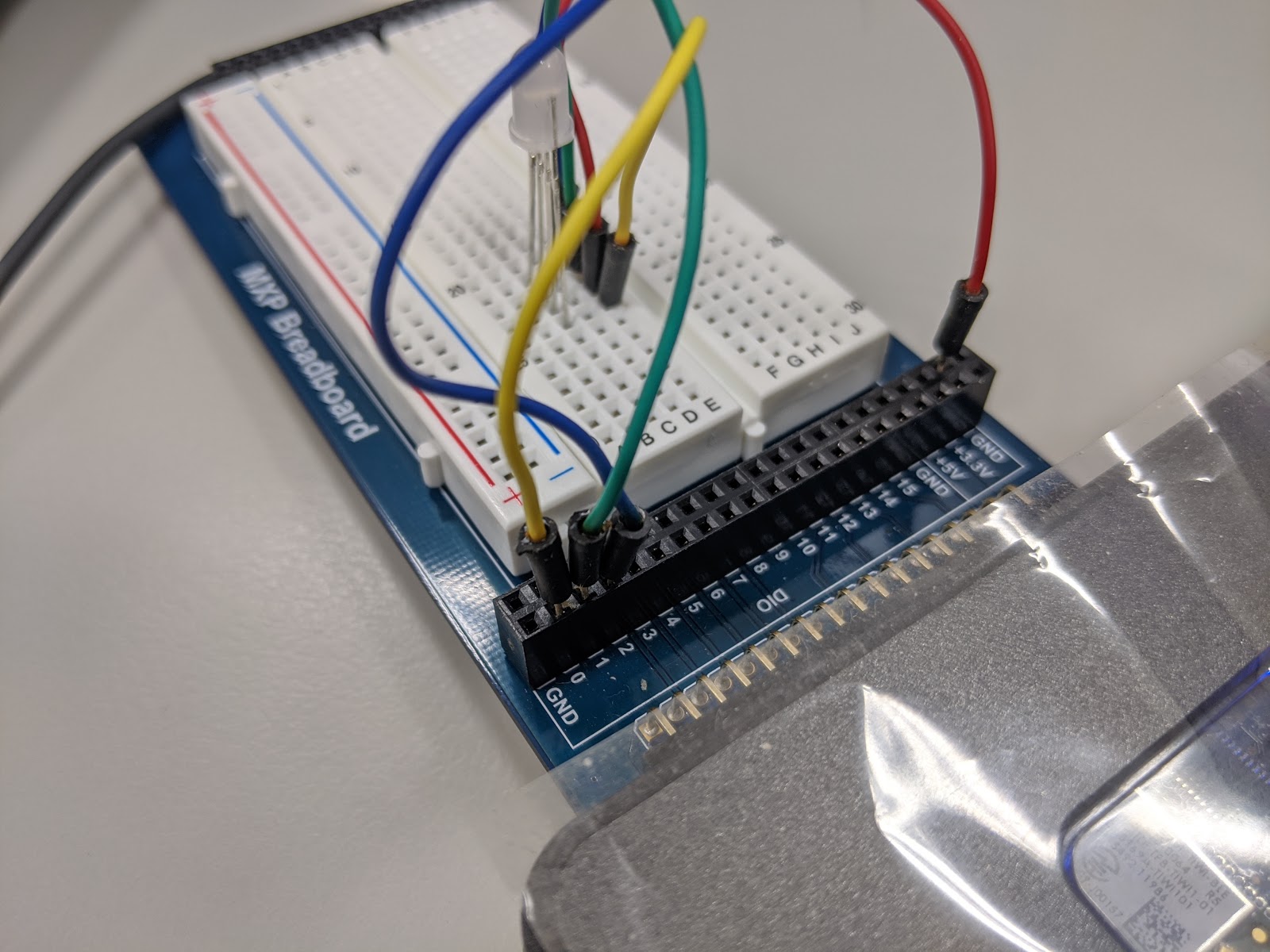

接線方式(參考上圖) :

• Step1. 將 LED 燈以上圖方式插在麵包板上，面向自己，LED燈最長腳應為右邊數來第2支腳。
• Step2. 將共陰極的腳位，接到 3.3V的位置。
• Step3. 將 Red 的腳位(右邊數來第1支腳)，接到 Pin0 的位置。
• Step4. 將 Green 的腳位(右邊數來第3支腳)，接到 Pin1 的位置。
• Step5. 將 Blue 的腳位(右邊數來第4支腳)，接到 Pin2 的位置。

(二)、程式部分

Step1. 建立一個 while 迴圈

Step2. 定義 myRIO 的 Output腳位

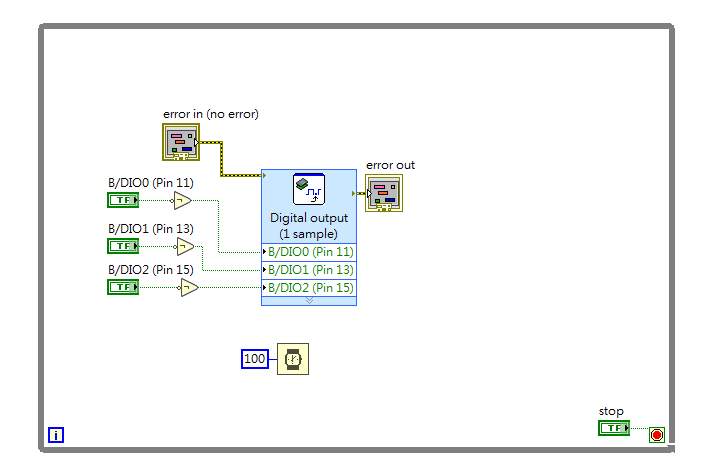

Step3. 將按鈕與輸出方塊接線

因myRIO內部運作方式為訊號在Low時做輸出，因此會在線路上加 "反相" ，以符合一般操作習慣，也就是訊號送 "High"觸發亮燈動作。

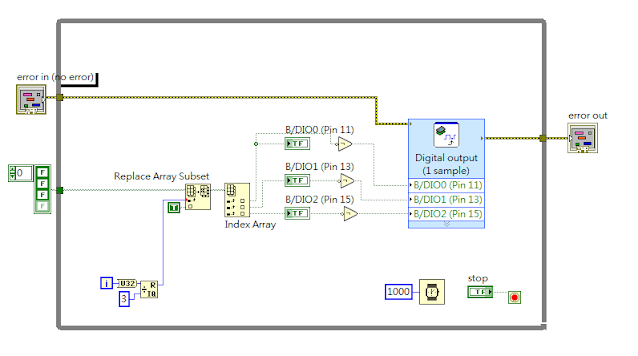

如果要讓 LED 燈自行作RGB循環閃爍，程式碼可擴充如下，效果就等你自行體驗囉!
