[LabVIEW程式技巧] 整合練習 : 微波爐觸控軟體操作設計

<source : greatway9999>

一、需求描述

二、程序流程圖

三、程式撰寫

先寫在前頭。我們想讓subVI在執行時維持固定尺寸，因此後續會配合subVI撰寫的順序，在 VI properties (人機介面右上角icon點右鍵)進行以下設定。

Windows Appearance

以下設定為對subVI的設定。

目的為，當subVI被呼叫時，才秀出畫面，並可能會因使用者誤觸而引發程式錯誤的功能關掉，相關設定如下。

Windows Size

主程式 : 640 * 480

subVI : 480 * 360

Windows Run-Time Position

執行時，視窗的尺寸。

(一)、主程式

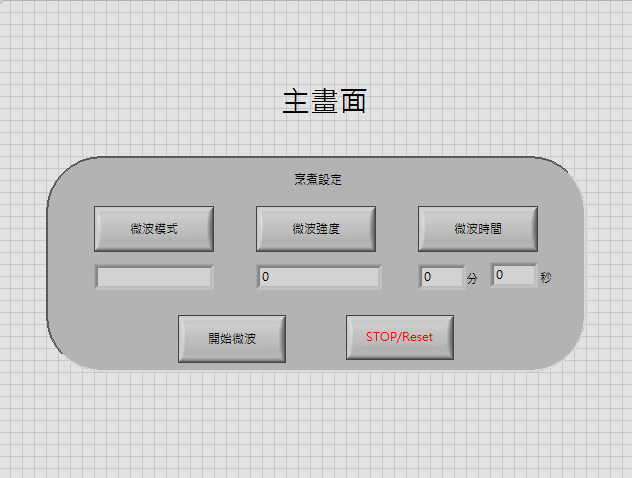

1.人機介面

2.Timeout

3.模式選擇

4.微波強度設定

5.微波時間設定

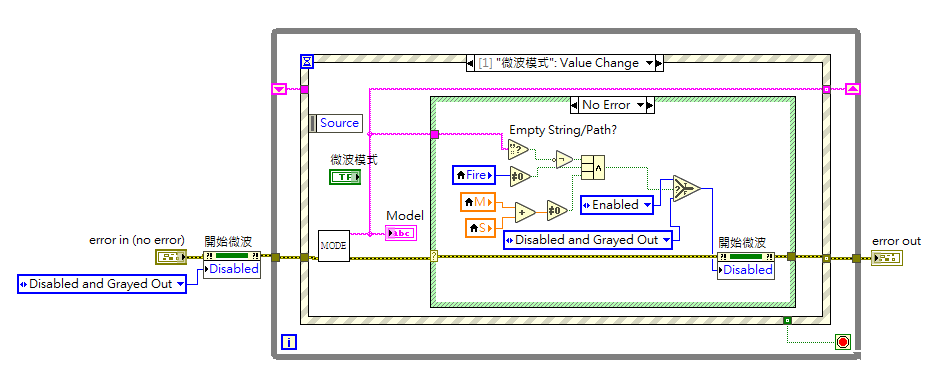

6.開始微波

7.重置

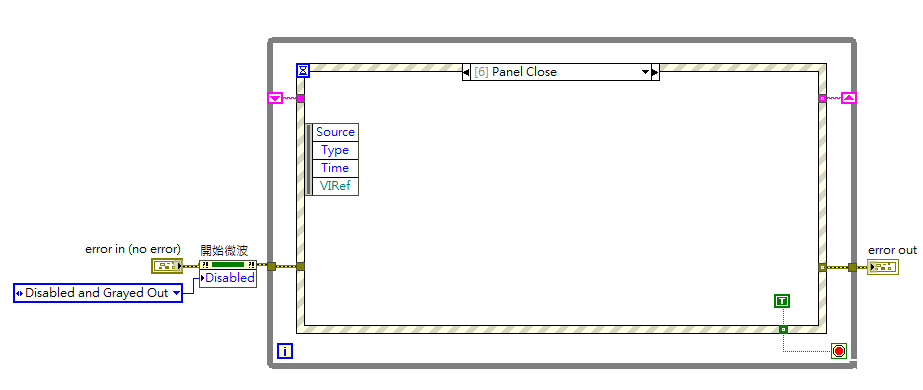

8.關閉

(二)、模式選擇 subVI

模式的狀態分別有：自定模式、飲料加熱、飯菜加熱、冷凍食品解凍、生食烹煮。

程式撰寫的架構為 "錯誤保護"的case 加上 各種狀態的Event。

錯誤保護分為若有錯誤，則直接傳出錯誤。若無錯誤則在由按鈕觸發各個Event狀態。

動作為各種功能按鈕觸發後，送出所選模式的文件到主畫面上。

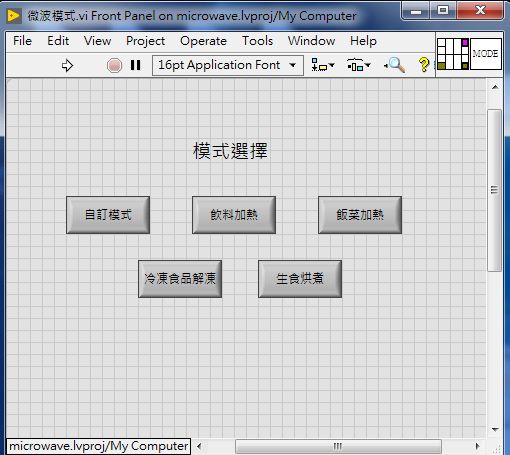

人機介面如下 :

依上述邏輯，程式撰寫如下 :

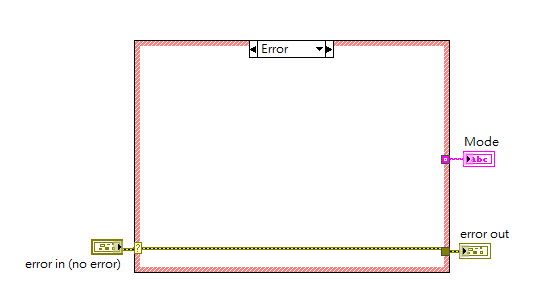

1.錯誤發生

2.無錯誤下的各個狀態(模式)

(1)自訂模式

(2)飲料加熱

(3)飯菜加熱

(4)冷凍食品解凍

(5)生食烹煮

(6) Timeout

(三)、微波時間設定之subVI

此功能主要為設定微波的分鐘與秒數。程式撰寫的架構為一個錯誤保護的case 加上 撰寫時間設定內容的迴圈。

比較特別的是，為了讓時間數字的其中一個按鈕被按下時，其他的按鈕則不會動作，Radio Buttons是一個很好用的功能。

Radio Buttons的位置為 Control 面板 >> Boolean。用法很簡單，像cluster一樣，只要將數字按鈕塞進去，再把原本的Radio Selection刪掉即可。請留意，因為這個功能方塊中必須要有內容，所以無法先刪除Radio Selection再塞數字。

處理後，人機介面如下，相關的icon與接線，可依照自己需求設計 :

1.錯誤發生

2.若無錯誤，則執行時間設定

這部分比較特別的是，秒數以15為一個單位，而按鈕則是從0開始計數，因此會再乘上15，藉此獲得我們需要的資料。

(四)、微波強度設定之subVI

此功能主要為以數字按鈕設定微波的強度。程式撰寫的架構為一個錯誤保護的case 加上 狀態Event。

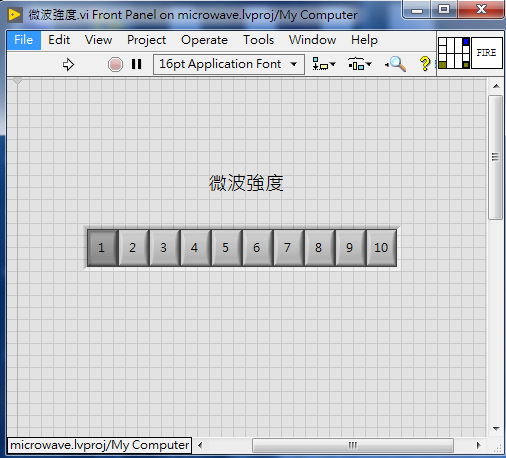

人機介面的設計同樣運用Radio Buttons，如下所示。相關的icon與接線，可依照自己需求設計 :

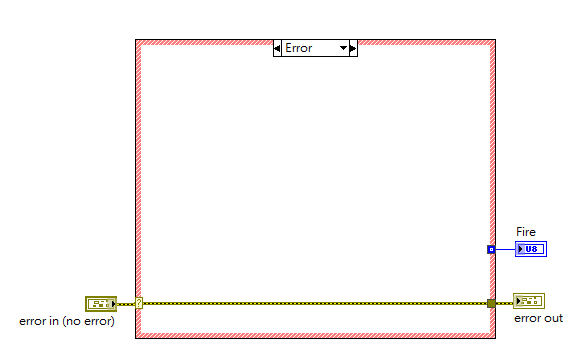

1.錯誤發生

2.若無錯誤，則執行火力設定

同樣透過Radio Buttons傳值，程式撰寫如下 :

另外，Timeout的內容如下呈現即可。

(五)、啟動畫面之subVI

這部分依照流程圖進行撰寫即可。Case架構中的狀態分別有 : 更新資訊、確認停止按鈕是否按下、更新計時器、確認計時器、結束。

技巧是利用 Enum去撰寫所需的條件 (狀態)，為方便未來修改，記得要進行 Make Type Def.，再存成控制物件。

程式撰寫一樣分成錯誤發生和沒錯誤的動作，參考如下 :

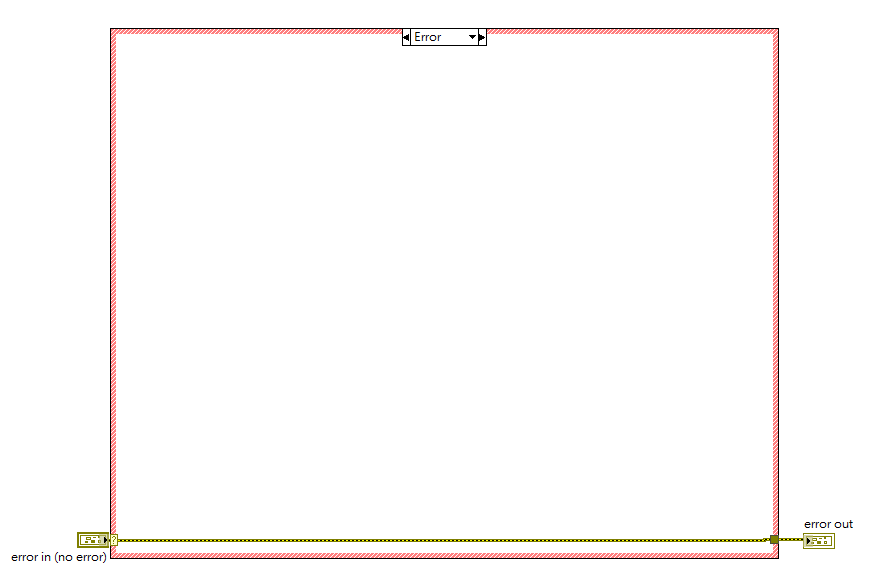

1.錯誤發生

2.若無錯誤，則進行下列的條件

程式撰寫如下 :

(1)更新資訊

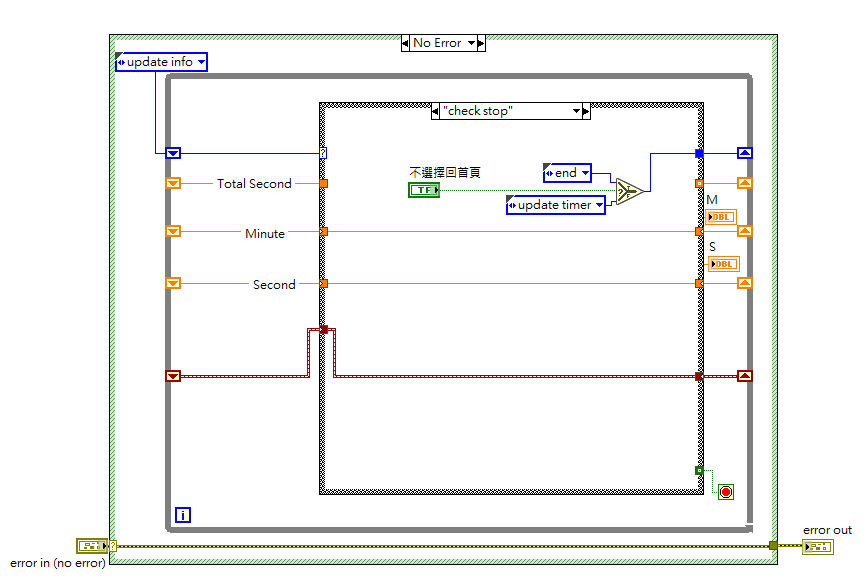

(2)確認停止按鈕是否按下

(3)更新計時器

這裡的技巧是將設定的分鐘和秒數，通通轉換為秒數，再透過抓取當前時間的程式方塊，進行相減，實現倒數的功能。

(4)確認計時器

(5)結束

至此，大功告成。

關閉所有的subVI，只留下主程式，執行後，就可以看到你的成果囉！

---
