[LabVIEW程式技巧] 快速理解 LabVIEW的常見變數類別



<source : greatway9999>

一、關於 LabVIEW 的各種變數

(一)、Local Variable

相當於變數的分身，僅能在同一支VI中執行。

在修改資料上，非常好用，常用來於 Property Node 的方法相比較。然而 Local Variable可直接執行指令，不像 Property Node 必須要呼叫 VI server，因此 Local Variable在執行速度上優於Property Node。

(二)、Share Variable

可透過網路傳輸，但僅能在 Windows系統和 NI硬體設備上使用。

使用方式是透過專案 : My Computer >> New >> Variable 的路徑方式進行設定。

(三)、Global Variable

可跨VI傳輸資料。如下圖。

(四)、Function_Global_Variable (常簡稱為FGV)

可解決程式變數競賽的問題，因為FGV不會同時寫入。

FGV，非常重要，因為在實務應用上常見到它的蹤影。

基本架構如下 :

• While Loop 接 True
• Add Shrift Register
• Case Structure
• Enum
• Error Case (不一定要有)

範例如下 :

如何寫 FGV (以簡易ATM為例)

步驟1. 定義 ATM 功能

該 ATM 的基本功能為初始化、存錢、提款、查餘額。

再利用 Enum 定義上述功能。

設定完後，對Enum的處理流程為 點選Enum >> Make Type Def. >> Open Type Def >> 儲存成控制物件 >> 編輯icon與接線方式。

步驟2. 完成FGV的各種功能撰寫，請見下圖。

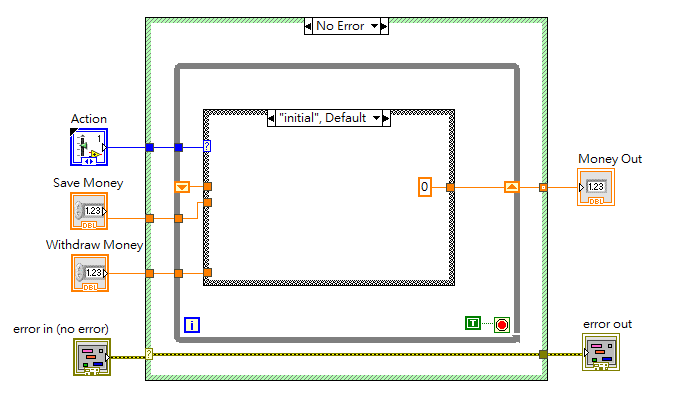

初始化 :

存錢 :

提款 :

查餘額 :

錯誤發生 :

完成後，記得存檔。

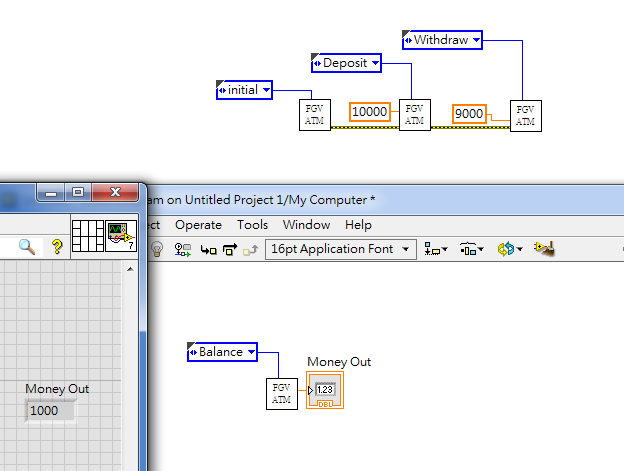

步驟3. 開新的VI，將FGV置入，成果如下

存10,000，提9,000，餘額1,000。

---

#Local_Variable #Share_Variable #Global_Variable #Function_Global_Variable
